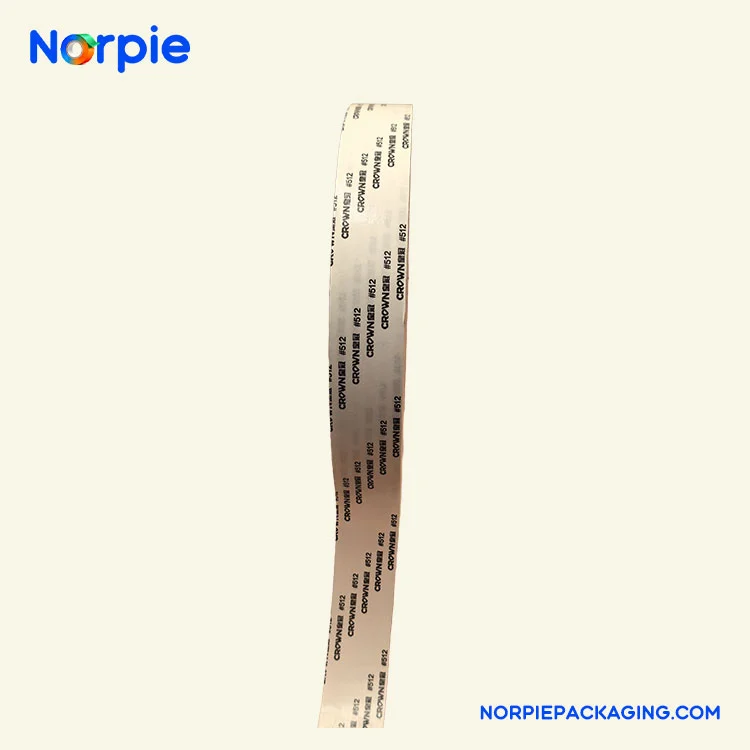

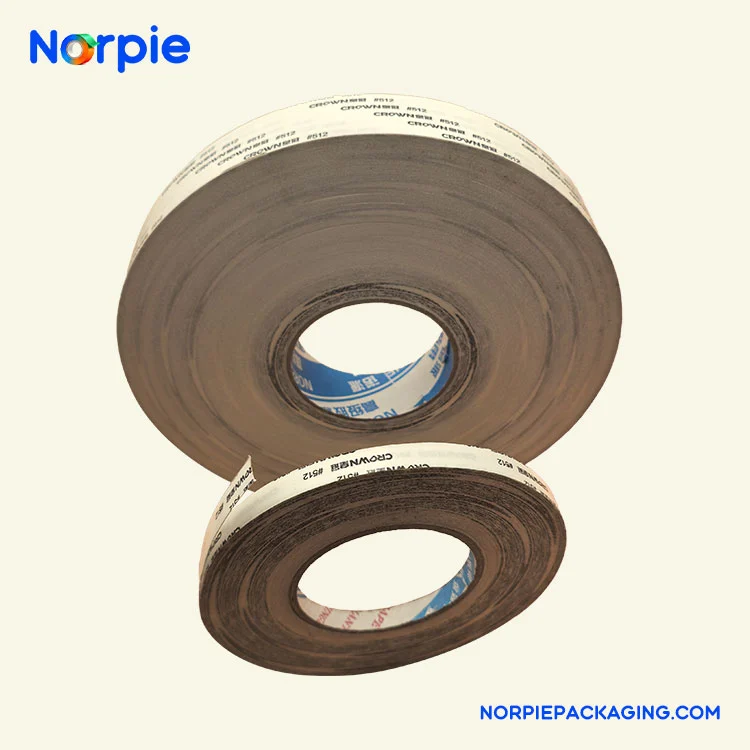

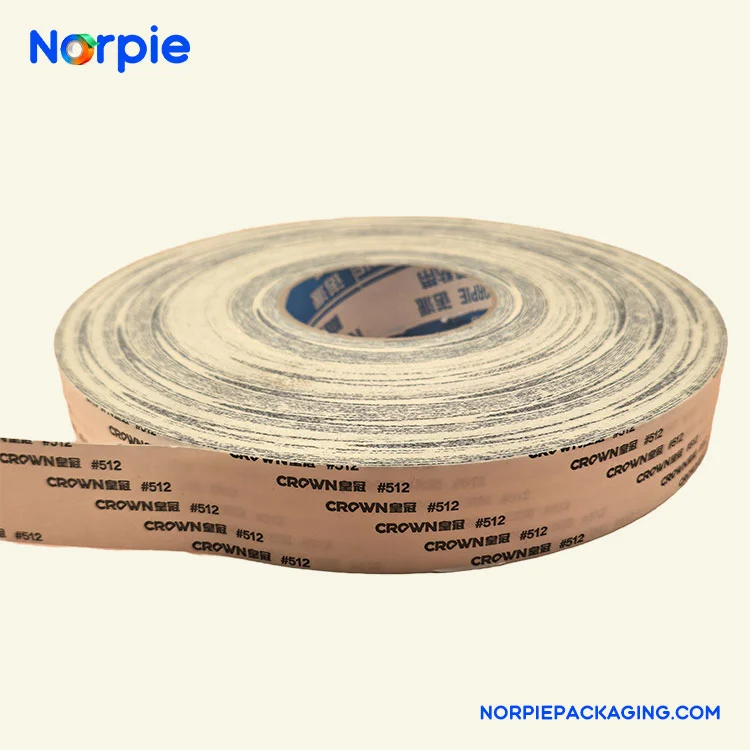

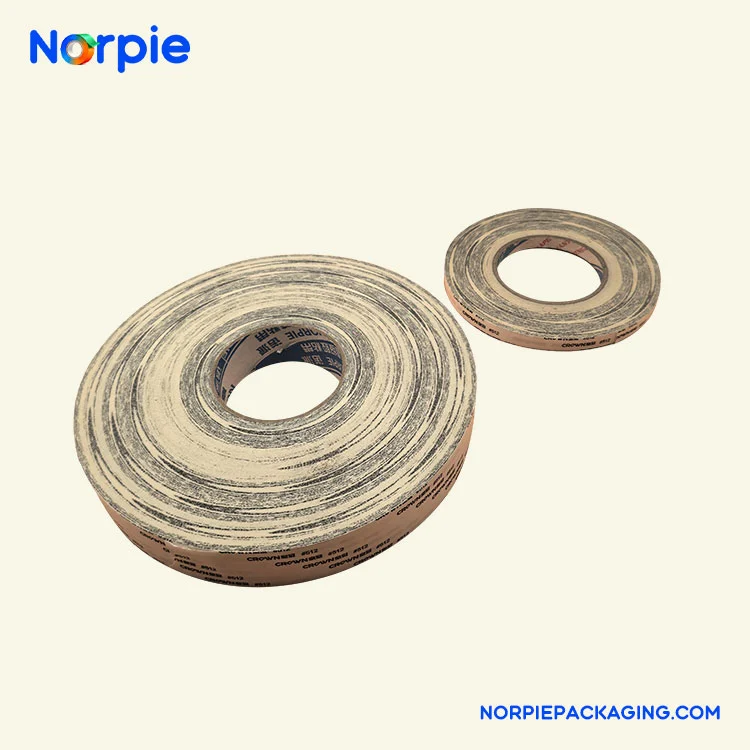

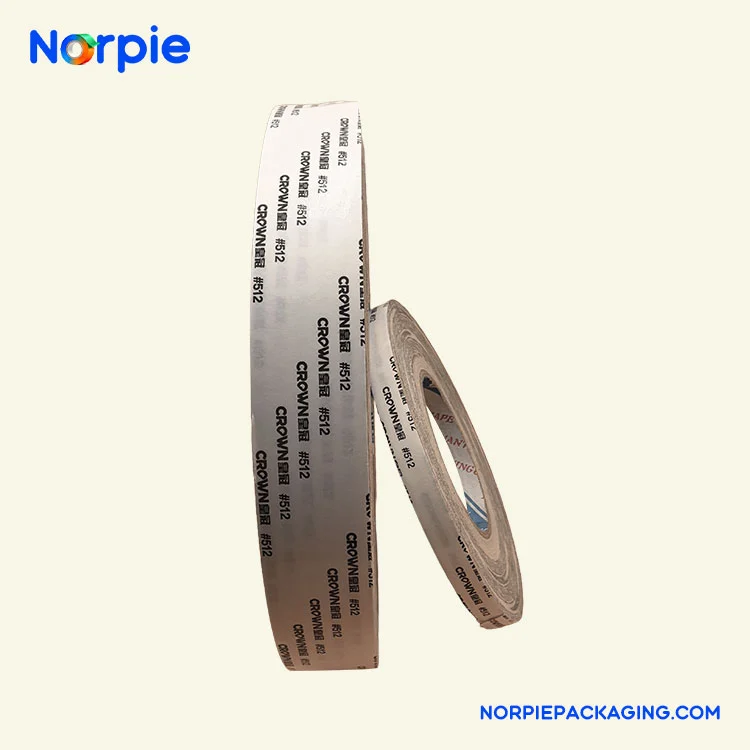

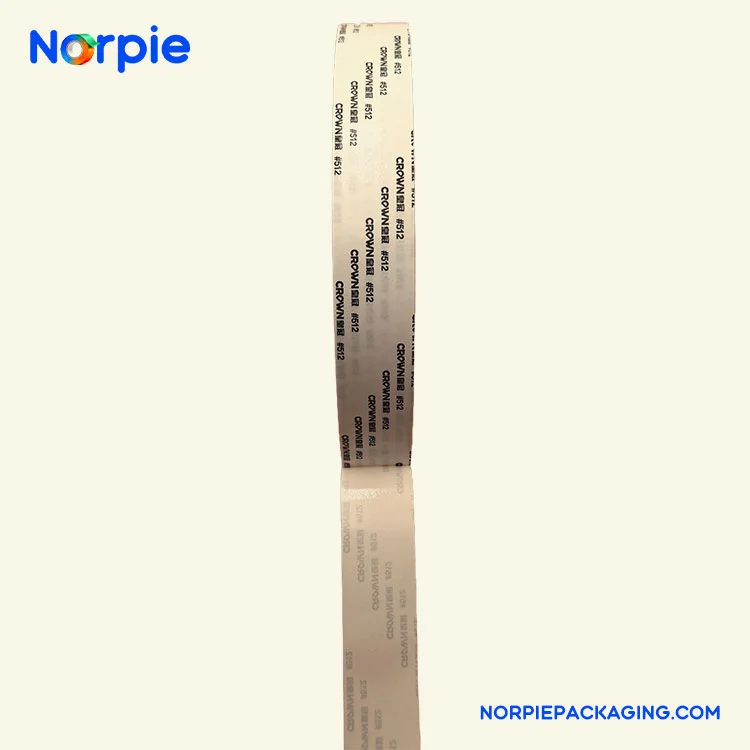

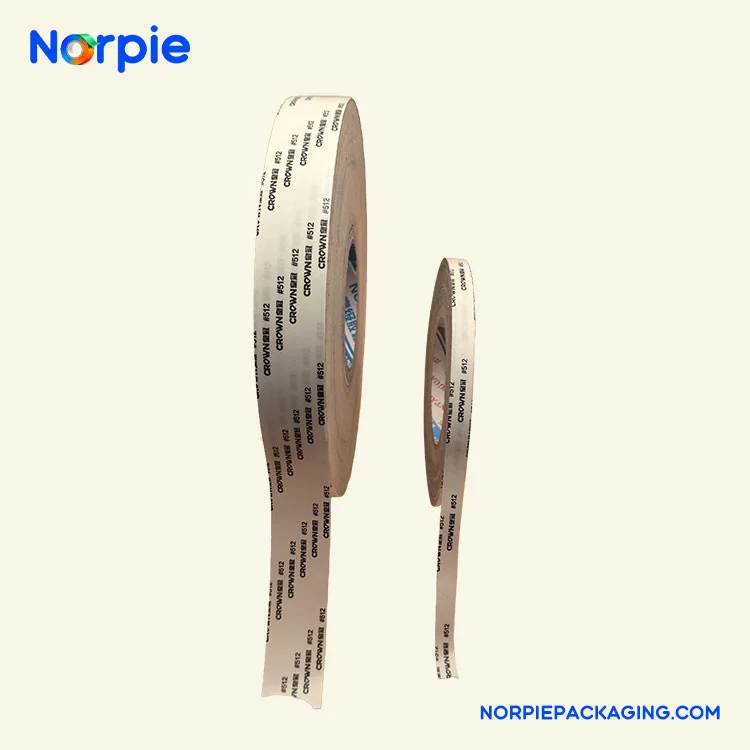

크라운 DS512 양면 테이프

이 Crown DS512 양면 테이프는 자동차 인테리어, 공예품, 고급 포장 및 의료 기기에 이상적입니다. 무료 샘플을 사용할 수 있습니다. 사용자 정의 너비(5~1500mm)가 지원됩니다. 월간 용량은 800,000m²입니다. 견적을 위해 사양을 보내주세요. 주문은 정시에 생산 및 배송됩니다. 모든 제품에는 테스트 보고서와 판매 후 기술 지원이 포함됩니다.

제품특징

1. 모재물성

특수 면지 기판, 두께 0.12mm±0.02mm

세로 인장 강도는 ≥85N/cm이고 가로 인장 강도는 ≥78N/cm입니다.

신율이 8%이하로 치수안정성이 우수합니다.

기판은 최대 150℃(단기)까지 견딜 수 있습니다.

2. 접착력

180° 박리 강도(스테인리스 스틸): 16±2N/25mm

접착력:>48h (1kg 하중, 23℃)

초기접착 : No.12 강구(경사구 롤링방식)

PP/PE 재료의 박리 강도는 ≥8N/25mm여야 합니다.

3. 환경 적응성

온도 범위: -20℃ ~ 80℃

내열 및 내습성: 85℃/85%RH 환경에서 240시간 후에도 접착강도 유지율이 90% 이상 유지됩니다.

자외선 차단 노화 방지: 500시간 테스트 후에도 황변이나 분말화가 발생하지 않음

4. 안전 및 환경적 특성

SGS 테스트를 통해 RoHS 2.0 표준 준수 확인

VOC 배출량 <5μg/g(40℃ 기준)

유기용제 및 중금속 물질이 없음

5. 가공특성

고속절단 지원(최대 300m/min)

해제력: 5-10N/25mm, 자동 장착에 적합

스탬핑 가능, 최소 펀칭 직경 2mm

제품의 우수성

1. 기판 구조 특성

종이 기판의 두께는 0.12mm입니다. 인장강도는 85N/cm(세로), 78N/cm(가로)입니다. 방향 간 강도 차이는 8% 이내입니다. 이는 고르지 못한 신축으로 인한 변형을 줄여줍니다. 기판은 150°C에서도 그대로 유지됩니다. 일반 면지보다 내열성이 더 좋습니다.

2. 접착성능

PP/PE의 박리 강도는 8N/25mm에 이릅니다. 이는 표준 Crown DS512 양면 테이프보다 약 40% 더 높습니다. 초기 점착력(12# 강철 공) 및 유지력(1kg 하중에서 >48시간)은 업계 표준을 충족합니다. 접착제는 곡면과 날카로운 모서리에 잘 접착되도록 설계되었습니다.

3. 생산 공정 적응

박리력은 5~10N/25mm입니다. 이는 대부분의 자동 장착 기계에 적합합니다. Crown DS512 양면 테이프는 최대 300m/min의 속도로 절단할 수 있습니다. 빠른 처리를 지원합니다. 최소 절단 직경은 2mm입니다. 작고 정밀한 부품에 사용됩니다.

4. 품질 안정성 보증

85℃, 85% 습도에서 240시간 후에도 접착력은 원래 강도의 90% 이상을 유지합니다. 코팅 공정은 접착제 두께를 ±0.005mm 이내로 유지합니다. 생산 영역은 클래스 10,000 클린룸 표준을 충족합니다. 이는 깨끗하고 안정적인 제품을 보장합니다.

5. 혜택 분석

초박형 디자인으로 공간이 절약됩니다. 좁은 부위에 적합합니다. 500시간의 UV 에이징 후에도 물리적 특성을 유지합니다. 자동차 인테리어 VOC 기준을 충족합니다. 환경 친화적이며 규정을 준수합니다.

제품 가공

1. 기판 전처리 공정

판지 기판 검사: 인장 강도 테스트(세로 방향 ≥85N/cm, 가로 방향 ≥78N/cm)

플라즈마 처리: 코로나 처리 장비를 통해 기판 표면 장력을 50-52 dyn/cm로 높입니다.

예열 및 세팅: 기판은 내부 응력을 제거하기 위해 80℃ 예열 롤러에서 안정화 처리를 거칩니다.

2. 접착제 준비 시스템

원료 비율: 아크릴 모노머와 점착부여 수지가 7:3 비율로 사전 혼합되어 있습니다.

반응기 합성 : 85℃의 일정한 온도에서 6시간 동안 중합반응 진행

점도 조정: 회전 점도계를 사용하여 3500±500cps 범위 내에서 접착제 점도를 제어합니다.

3. 정밀코팅공정

양면 코팅: 15~25m/min의 속도로 마이크로 엠보싱 코팅 헤드를 활용합니다.

코팅 제어: 양면의 두께는 0.06mm이고 총 두께는 0.12±0.02mm입니다.

건조 시스템: 온도 설정이 각각 60℃/80℃/100℃인 3단 오븐

4. 복합 가공 공정

이형 필름 라미네이션: 실리콘 오일 이형 필름(이형력 5-8g/in)과 접착 테이프의 복합재

숙성: 재료를 40℃ 항온 성숙 챔버에 48시간 동안 방치하여 가교 반응을 완료합니다.

품질 관리: 온라인 모니터링 시스템은 코팅 균일성을 실시간으로 추적합니다(공차 ±3%).

5. 후처리 흐름

슬라이싱 공정 : ±0.2mm의 정밀도를 지닌 원형 칼날 슬라이서를 활용

릴 제어: 일정한 장력 되감기(장력 범위 2-5N)

포장조건 : 온도 23±2℃, 습도 50±5%RH에서 포장완료.

6. 품질관리의 핵심사항

각 제품 롤은 초기 접착력(12# 강철 볼) 및 접착력 유지(>48h) 테스트를 거칩니다.

각 배치는 주기적 주기(-20℃ ~ 80℃)를 통해 내열성 테스트를 거칩니다.

RoHS 표준 준수를 보장하기 위해 샘플에 대해 정기적인 SGS 테스트를 수행합니다.

제품 사양

기판 사양

재질: 특수 면지 기판

기판 두께: 0.12mm ± 0.02mm

기본 중량: 80g/m² ± 5%

색깔: 자연적인 면 종이

접착 사양

유형: 아크릴 감압성 접착제

코팅 두께 : 0.06mm/면 ± 0.005mm

총 두께: 0.24mm ± 0.02mm(기판 포함)

고체 함량: ≥60%

물리적 특성

180° 박리 강도(스테인리스 스틸): 16 N/25mm ± 2N

접착력:>48시간(1kg 하중, 23℃/50%RH)

초기접착 : No.12 강구(경사구 롤링방식)

인장 강도: 세로 방향 ≥85N/cm, 가로 방향 ≥78N/cm

환경 적합성

온도 범위: -20℃ ~ 80℃

단기 내열성 : 100℃ (30분 이내)

내열 및 내습성: 85℃/85%RH에서 240시간 후에도 90% 성능 유지

자외선 노화 방지: 500시간 테스트 후에도 황변이나 분말화가 발생하지 않음

제품의 크기

표준 폭: 10mm/15mm/20mm/25mm/50mm

사용자 정의 너비: 5mm ~ 1500mm

롤 길이: 롤당 표준 50미터, 10미터에서 200미터까지 맞춤 설정 가능

파이프 직경: 76mm(3인치 표준)

승인기준

환경 인증: SGS 테스트에서 RoHS 2.0 표준 준수 확인

VOC 방출: <5μg/g(40℃에서 테스트)

품질경영시스템 : IATF 16949 인증

보관상태

권장 보관 온도: 15-30℃

습도 범위: 40-60%RH

유통기한: 원래 포장 상태에서 24개월

FAQ

Q1: Crown DS512 양면 테이프의 주요 기능은 무엇입니까?

A: 양면 아크릴 접착제가 포함된 0.12mm 초박형 면지 기판으로 -20℃ ~ 80℃ 범위의 온도에 적합하며 RoHS 인증을 받았습니다.

Q2: 샘플이 있나요?

A: 무료샘플 신청이 가능합니다. (3개 사양으로 제한됩니다.) 표준 크기는 영업일 기준 3일 이내에 배송될 수 있습니다.

Q3: 어떻게 저장하나요?

A: 15~30℃, 40~60%RH에서 24개월 동안 보관하세요.
